Penyediaan dan pemasangan kabel listrik untuk menyalurkan daya ke peralatan dan sistem distribusi.
Butuh penawaran tertulis? Isi formulir permintaan penawaranKabel Listrik adalah penghantar yang menyalurkan energi listrik dari sumber ke peralatan atau sistem distribusi. Kabel berisolasi umumnya terdiri dari konduktor (tembaga atau aluminium), lapisan isolasi, dan pelindung yang disesuaikan dengan penggunaannya. Kami menyediakan pilihan kabel listrik dari LAPP, Jembo, Kabelindo, dan Supreme untuk pengadaan proyek Anda, serta membantu konsultasi pemilihan tipe dan pemasangannya.
Ringkasan
Pemilihan kabel perlu mempertimbangkan kapasitas hantar arus, tegangan kerja, ukuran penampang, jenis isolasi, kondisi lingkungan, dan standar instalasi. Pilih kategori di bawah atau klik menu tab untuk melihat penjelasan lengkapnya.
Tipe Kabel
NYA, NYAF, NYM, NYY, N2XY, kabel berpelindung, kabel twisted, dan kabel tegangan menengah.
Building wire · Kabel daya TR · Kabel TM · Twisted
Pilihan Merek
LAPP untuk industri dan otomasi; Jembo, Kabelindo, dan Supreme untuk bangunan dan distribusi daya.
LAPP · Jembo · Kabelindo · Supreme
Tahapan Kerja
Perhitungan beban, pemilihan ukuran, pengadaan, pemasangan, terminasi, dan pengujian.
Survei · Perhitungan · Instalasi · Uji isolasi
Standar & Cara Memilih
Standar acuan seperti PUIL dan IEC, serta langkah memilih kabel yang tepat.
PUIL · IEC 60227 · IEC 60502 · IEC 60331
Kesalahan pemilihan kabel yang sering terjadi
- Penampang terlalu kecil – kabel panas, rugi daya tinggi, dan proteksi sering trip.
- Jarak jauh tanpa perhitungan – jatuh tegangan membuat peralatan di ujung tidak bekerja normal.
- Tipe tidak sesuai lokasi – kabel untuk lokasi kering dipakai di luar ruangan atau ditanam.
- Bingung tahan api dan flame retardant – keduanya berbeda fungsi (lihat tab Tipe Kabel).
Setiap produk punya spesifikasi dan batas penggunaan yang harus dicocokkan dengan kebutuhan proyek. Diskusikan kebutuhan kabel Anda dengan tim kami, dan periksa datasheet produk untuk setiap tipe.
Tipe Kabel
Di Indonesia, tipe kabel umumnya disebut dengan kode seperti NYA atau NYM. Berikut tipe yang sering dipakai, dengan contoh tegangan dari katalog Supreme.
| Tipe | Kelompok | Pemakaian umum |
|---|---|---|
| NYA (450/750 V) | Building wire, inti tunggal | Pengawatan internal di lokasi kering, di dalam pipa |
| NYAF | Building wire fleksibel | Pengawatan panel dan peralatan yang butuh kabel lentur |
| NYM (300/500 V) | Building wire berselubung | Instalasi permanen di dalam ruangan pada lokasi kering |
| NYY (0,6/1 kV) | Kabel daya tegangan rendah, isolasi PVC | Instalasi permanen di dalam atau luar ruangan, sesuai ketentuan produk |
| N2XY | Kabel daya tegangan rendah, isolasi XLPE | Penyaluran daya dengan suhu kerja konduktor lebih tinggi daripada PVC |
| N2XFGbY | Kabel daya XLPE berpelindung baja | Kabel daya yang membutuhkan perlindungan mekanis |
| NFA2X / NFA2X-T | Twisted cable aluminium | Jaringan distribusi udara tegangan rendah |
| Kabel tegangan menengah | Kabel XLPE TM | Penyaluran daya dari gardu ke trafo dan kawasan industri |
Building wire
Kabel untuk instalasi di dalam bangunan: penerangan, stop kontak, dan panel.
- NYA dan NYAF inti tunggal, dipasang di dalam pipa atau panel.
- NYM berselubung untuk instalasi permanen di dalam ruangan.
- Pilih penampang sesuai arus beban dan proteksi.
Cocok untuk: gedung kantor, ruko, sekolah, dan fit-out interior.
Kabel daya tegangan rendah
Kabel 0,6/1 kV untuk penyaluran daya dari panel utama ke panel cabang, UPS, mesin, dan peralatan besar.
- Isolasi PVC (NYY) atau XLPE (N2XY).
- Versi berpelindung baja untuk kebutuhan proteksi mekanis.
- Konduktor tembaga atau aluminium.
Cocok untuk: ruang server, ruang UPS, pabrik, dan gedung bertingkat.
Kabel tegangan menengah & distribusi
Kabel XLPE tegangan menengah, kabel twisted, dan bare conductor untuk jaringan distribusi.
- Kabel TM dari gardu atau PLN ke trafo pelanggan.
- NFA2X dan NFA2X-T untuk distribusi udara tegangan rendah.
- Bare conductor untuk saluran udara.
Cocok untuk: kawasan industri, pabrik, dan fasilitas dengan gardu sendiri.
Tahan api vs flame retardant
Kabel tahan api (fire resistant) mempertahankan fungsi rangkaian saat kebakaran, sehingga dipakai untuk fire alarm, pompa kebakaran, lampu darurat, dan lift kebakaran. Kabel flame retardant hanya membatasi perambatan api di sepanjang kabel. Lihat juga layanan Fire Alarm System.
Pilihan Merek
LAPP
Kabel dan solusi konektivitas untuk industri, otomasi, penyaluran daya, dan transmisi data. Keluarga produknya antara lain:
- ÖLFLEX® – kabel daya dan kontrol untuk mesin, peralatan industri, dan sistem otomasi.
- UNITRONIC® – kabel dan sistem transmisi data untuk komunikasi industri.
- ETHERLINE® – transmisi data untuk Ethernet, termasuk Ethernet industri.
- HITRONIC® – transmisi data serat optik.
Catatan: LAPP juga menyediakan EPIC®, yaitu konektor industri sebagai komponen pendukung koneksi (bukan jenis kabel).
Jembo
Dari PT Jembo Cable Company Tbk, untuk bangunan, distribusi tenaga listrik, industri, dan telekomunikasi.
- Kabel NYM, NYY, dan N2XY.
- Kabel tegangan menengah.
- Kabel tahan api.
- Kabel instrumentasi dan serat optik.
Kabelindo
Dari PT Kabelindo Murni Tbk, untuk instalasi dan distribusi tenaga listrik.
- Building wire, kabel tegangan rendah dan menengah, bare conductor, dan twisted cable.
- Tipe seperti NYA, NYAF, NYM, NYY, N2XY, N2XFGbY, NFA2X, dan NFA2X-T.
Supreme
Dari PT Supreme Cable Manufacturing & Commerce Tbk, mencakup kabel instalasi bangunan, kabel daya tegangan rendah hingga tinggi, serta kabel fleksibel dan instrumentasi. Contohnya:
- NYA, 450/750 V – pengawatan internal di lokasi kering.
- NYM, 300/500 V – instalasi permanen di dalam ruangan pada lokasi kering.
- NYY, 0,6/1 kV – instalasi permanen di dalam atau luar ruangan, sesuai ketentuan produk.
Untuk kabel data (LAN dan fiber), lihat LS Cable, Belden, dan layanan FO Infrastructure.
Tahapan Kerja
- Survei. Tim kami meninjau sumber daya, panel, jalur kabel, panjang rute, dan kondisi lingkungan (dalam ruang, luar ruang, tanam, atau udara).
- Perhitungan. Arus beban, kapasitas hantar arus, jatuh tegangan, dan koordinasi dengan proteksi (MCB/MCCB) untuk menentukan tipe dan penampang.
- Pengadaan. Pemilihan merek dan tipe sesuai spesifikasi proyek, lengkap dengan datasheet.
- Instalasi. Penarikan kabel di cable tray, ladder, pipa, atau jalur tanam; pengikatan dengan cable cleat atau klem sesuai jenis kabel.
- Terminasi. Pemasangan sepatu kabel (lug), cable gland, dan penandaan fase di kedua ujung.
- Pengujian & dokumentasi. Uji tahanan isolasi, kontinuitas, dan urutan fase; serah terima daftar kabel dan gambar jalur.
Aksesoris pemasangan

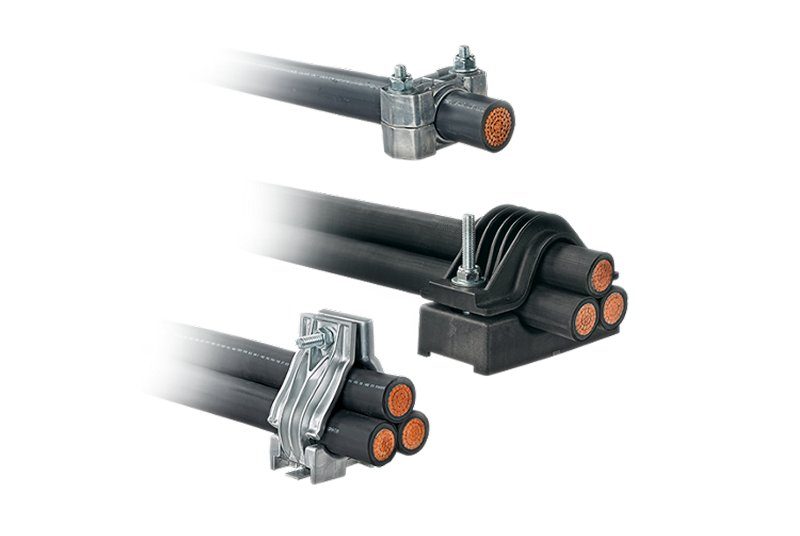

- Cable cleat untuk menahan kabel daya, termasuk saat arus hubung singkat.
- Cable tray, ladder, atau wire basket untuk jalur kabel.
- Label, cable gland, dan sepatu kabel.
Lihat: Panduit
Standar & Cara Memilih
| Standar | Yang diatur |
|---|---|
| PUIL (SNI 0225) | Persyaratan Umum Instalasi Listrik di Indonesia |
| IEC 60227 | Kabel berisolasi PVC hingga 450/750 V |
| IEC 60502-1 | Kabel daya berisolasi ekstrusi 1 kV dan 3 kV |
| IEC 60228 | Konduktor kabel berisolasi (kelas dan ukuran) |
| IEC 60331 | Uji integritas rangkaian kabel saat terbakar (tahan api) |
| IEC 60332 | Uji perambatan api pada kabel (flame retardant) |
- Tentukan tegangan kerja. Building wire untuk instalasi gedung, kabel 0,6/1 kV untuk penyaluran daya, kabel TM untuk tegangan menengah.
- Hitung arus dan jarak. Penampang dipilih dari kapasitas hantar arus dan batas jatuh tegangan.
- Kenali lingkungan. Kering, lembap, luar ruangan, tanam langsung, atau udara.
- Pilih isolasi. PVC atau XLPE sesuai suhu kerja dan kebutuhan proyek.
- Cek kebutuhan khusus. Tahan api untuk sistem keselamatan, fleksibel untuk mesin bergerak, berpelindung untuk risiko mekanis.
- Periksa datasheet. Cocokkan spesifikasi dan batas penggunaan setiap produk dengan kebutuhan proyek.
Kabel listrik sering menjadi bagian dari proyek Power Backup System dan Data Center & Network Design. Diskusikan kebutuhan Anda dengan tim kami.
