Data Center & Network Design adalah layanan perancangan dan pembangunan infrastruktur jaringan serta ruang server: dari kabel terstruktur, backbone fiber optik, Wi-Fi, switching dan VLAN, hingga tata letak rak, daya, pendinginan, dan keamanan fisik ruang data center. Tujuannya satu: jaringan yang cepat, aman, rapi, dan mudah dikembangkan, dirancang mengacu pada standar terbuka seperti ANSI/TIA-942, ANSI/TIA-568, dan ISO/IEC 11801.

Ringkasan

Pekerjaan desain jaringan dan data center dibagi menjadi beberapa lingkup layanan yang bisa diambil sebagian atau sekaligus, sesuai kondisi gedung dan rencana bisnis Anda. Pilih kategori di bawah atau klik menu tab untuk melihat penjelasan lengkapnya.

Desain 3D ruang server dengan rak dan pendingin

Ruang Server & Data Center

Tata letak rak, jalur kabel, daya, pendinginan, raised floor, proteksi kebakaran, dan kontrol akses ruang server.

Layout · Rak & containment · Power · Cooling

Kabel tembaga Cat6A untuk kabel terstruktur

Kabel Terstruktur & Fiber

Kabel tembaga horizontal ke setiap titik kerja dan backbone fiber optik antar lantai atau antar gedung.

Cat6 / Cat6A · OM3 / OM4 / OS2 · Patch panel · Labeling

Panel fiber berkepadatan tinggi di rak

Jaringan LAN, WAN & Wi-Fi

Topologi core, distribusi, dan akses; segmentasi VLAN; koneksi antar cabang; serta cakupan Wi-Fi yang merata.

Switching · VLAN · Routing · Wireless survey

Desain 3D ruang kontrol jaringan

Tahapan Kerja

Alur dari survei lokasi, desain, instalasi, pengujian, hingga serah terima dokumen as-built.

Survei · Desain · Instalasi · Testing · Dokumentasi

Cold aisle containment pada deretan rak server

Standar & Komponen

Standar desain yang kami jadikan acuan dan komponen utama yang biasanya terlibat dalam proyek.

TIA-942 · TIA-568 · ISO/IEC 11801 · TIA-606 · TIA-607

Kabinet terintegrasi untuk ruang server kecil

Cara Memilih & FAQ

Pertanyaan yang perlu dijawab sebelum proyek dimulai, plus perbandingan pendekatan ruang server.

Skala · Redundansi · Anggaran · Pertumbuhan

Mengapa desain di awal itu penting?

  • Kabel dan ruang sulit diubah – jalur kabel, posisi rak, dan kapasitas listrik paling mahal untuk dibongkar setelah gedung terisi.
  • Kapasitas tumbuh – desain yang menyisakan ruang untuk port, rak, dan daya tambahan menghindari renovasi berulang.
  • Gangguan lebih sedikit – redundansi jalur, daya, dan pendinginan menentukan seberapa sering layanan berhenti.
  • Perawatan lebih mudah – label dan dokumentasi yang rapi mempercepat troubleshooting oleh tim internal maupun vendor.

Merencanakan kantor baru, relokasi, atau pembangunan ruang server? Diskusikan kebutuhan Anda dengan tim kami.

Ruang Lingkup

Berikut lingkup layanan yang umum dikerjakan dalam proyek jaringan dan data center. Setiap lingkup dapat dikerjakan terpisah, misalnya hanya penataan ulang kabel, atau digabung dalam satu proyek ruang server baru.

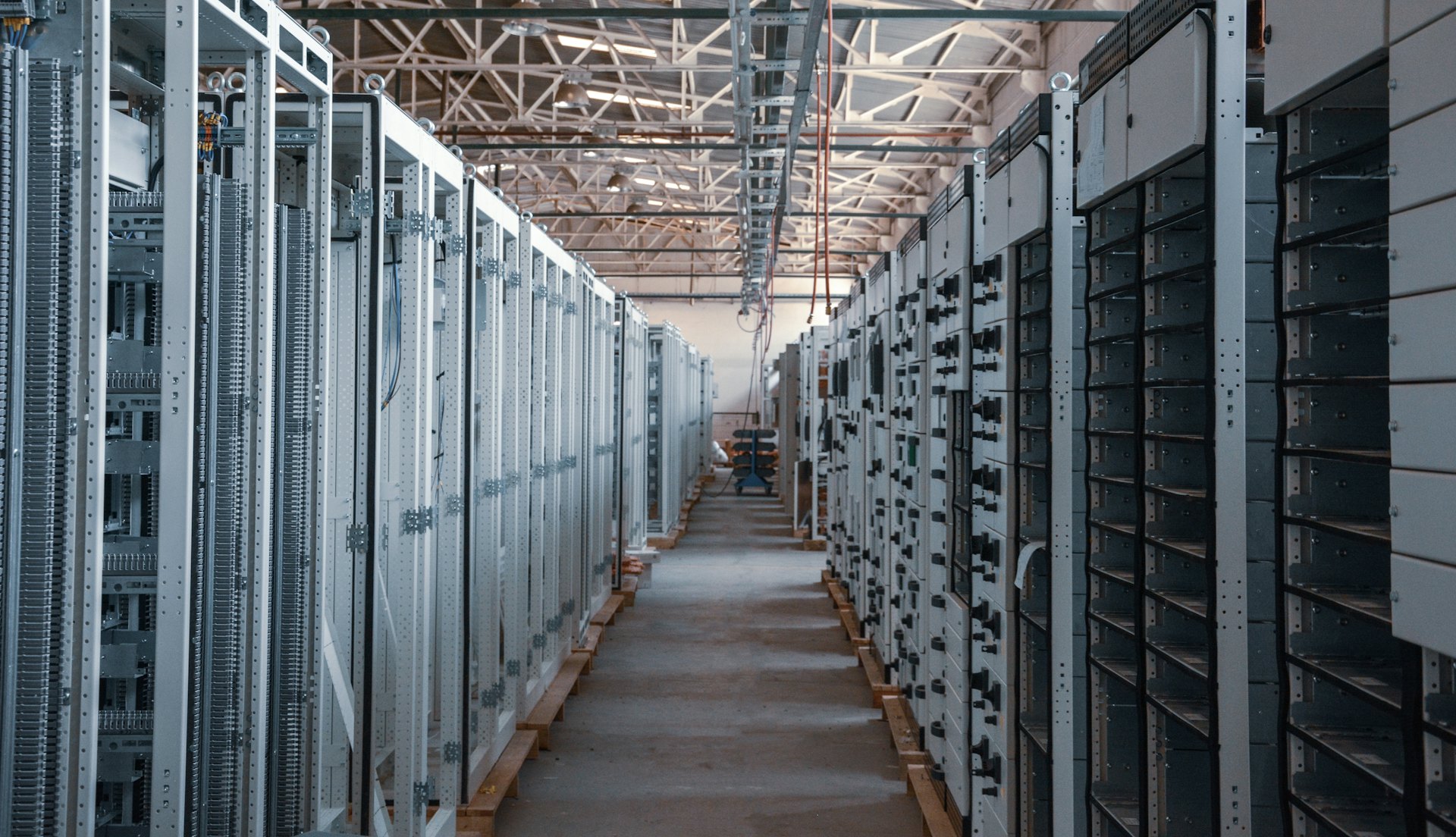

Lorong rak server di data center

Desain Ruang Server & Data Center

Perancangan ruang yang menampung server, storage, dan perangkat jaringan inti, dari ruang server kecil di kantor hingga data center berskala ruangan.

  • Tata letak rak dengan pola hot aisle / cold aisle dan opsi containment.
  • Perhitungan beban listrik per rak, kebutuhan UPS, PDU, dan jalur daya ganda bila perlu.
  • Pendinginan (AC presisi atau in-row), raised floor, dan pemantauan suhu serta kelembapan.
  • Pendukung: grounding, proteksi kebakaran, CCTV, dan kontrol akses pintu.

Dibutuhkan saat: membangun ruang server baru, memindahkan ruang server, atau ruang lama sudah terlalu panas dan penuh.

Patch panel tembaga untuk kabel terstruktur

Kabel Terstruktur (Structured Cabling)

Sistem kabel standar yang menghubungkan setiap titik kerja (PC, telepon IP, access point, CCTV) ke ruang telekomunikasi lewat patch panel, sehingga perubahan cukup dilakukan dengan patch cord.

  • Kabel horizontal Cat6 atau Cat6A, outlet, patch panel, dan manajemen kabel.
  • Penomoran dan label setiap port mengacu pada ANSI/TIA-606.
  • Pengujian setiap link dengan cable certifier dan laporan hasil uji.
  • Pilihan material dari Belden, CommScope, Panduit, atau LS Cable.

Dibutuhkan saat: fit-out kantor baru, penambahan lantai, atau kabel lama tidak beraturan dan sering bermasalah.

Kabel fiber optik untuk backbone

Backbone Fiber Optik

Jalur fiber antar lantai, antar gedung, atau antar rak di data center untuk bandwidth besar dan jarak yang jauh melampaui batas kabel tembaga.

  • Pemilihan multimode (OM3/OM4) atau singlemode (OS2) sesuai jarak dan kecepatan.
  • Penyambungan fusion splice, OTB/ODF, dan patch cord LC atau MPO.
  • Uji redaman (insertion loss) dan OTDR untuk memastikan kualitas link.
  • Detail lengkap ada di layanan FO Infrastructure.

Dibutuhkan saat: menghubungkan beberapa gedung atau lantai, atau uplink switch sudah 10G ke atas.

Panel koneksi jaringan di rak

Desain LAN, VLAN & WAN

Arsitektur logis jaringan: bagaimana switch tersusun, bagaimana lalu lintas dipisahkan, dan bagaimana kantor pusat terhubung dengan cabang dan cloud.

  • Topologi core, distribusi, dan akses dengan uplink redundan.
  • Segmentasi VLAN (IEEE 802.1Q) untuk memisahkan data, suara, CCTV, tamu, dan server.
  • Skema IP, routing antar VLAN, dan konektivitas WAN/SD-WAN antar cabang.
  • Integrasi firewall dan kebijakan keamanan di batas jaringan.

Dibutuhkan saat: jaringan masih “flat” dalam satu segmen, sering lambat, atau sulit diamankan.

Wireless Network

Perencanaan Wi-Fi agar sinyal dan kapasitas merata di area kerja, ruang rapat, aula, maupun gudang.

  • Survei lokasi dan perencanaan posisi access point berdasarkan denah dan material dinding.
  • Perhitungan kepadatan pengguna, kanal, dan daya PoE untuk access point.
  • Pemisahan SSID karyawan dan tamu, serta autentikasi terpusat.
  • Perangkat dari brand seperti Cisco, Aruba, Ruckus, atau Ubiquiti.

Dibutuhkan saat: banyak area tanpa sinyal, Wi-Fi lambat saat ramai, atau kantor beralih ke laptop dan hot desking.

Wire basket cable tray untuk jalur kabel

Rack System & Manajemen Kabel

Penataan rak server dan rak jaringan agar perangkat mudah diakses, sirkulasi udara baik, dan kabel tidak menghalangi aliran udara.

  • Pemilihan rak 42U/45U, wallmount, atau open rack sesuai ruang.
  • Cable tray atau wire basket di atas rak maupun di bawah raised floor.
  • Blanking panel, PDU, dan manajer kabel vertikal serta horizontal.
  • Rak dari ABBA Rack, Indorack, atau APC.

Dibutuhkan saat: rak penuh dan berantakan, atau perangkat baru tidak lagi muat dan sulit dirawat.

Tahapan Kerja

Proyek jaringan dan data center berjalan dalam tahapan yang jelas sehingga setiap pihak tahu apa yang dikerjakan, kapan, dan apa hasilnya.

  1. Survei & assessment. Tim kami meninjau lokasi, denah, jalur kabel, kapasitas listrik, dan kondisi jaringan yang ada, lalu mencatat kebutuhan pengguna dan aplikasi.
  2. Desain. Penyusunan gambar layout ruang server, diagram jaringan (topologi dan VLAN), jalur kabel, daftar material (BoQ), serta jadwal pekerjaan.
  3. Pengadaan & persiapan. Material dan perangkat disiapkan sesuai desain; jadwal kerja disesuaikan agar operasional kantor tidak terganggu.
  4. Instalasi. Pemasangan rak, jalur kabel, kabel tembaga dan fiber, perangkat aktif, serta konfigurasi switch, VLAN, dan Wi-Fi.
  5. Testing & commissioning. Uji sertifikasi kabel, uji redaman fiber, uji konektivitas, failover uplink, dan pengecekan beban daya serta suhu ruang.
  6. Serah terima & dokumentasi. Gambar as-built, daftar label port, hasil uji, konfigurasi perangkat, dan penjelasan kepada tim TI Anda.
  7. Dukungan lanjutan. Bantuan teknis, penambahan titik, dan pemeliharaan berkala sesuai kesepakatan.

Yang perlu disiapkan dari sisi Anda

  • Denah gedung (CAD atau PDF) dan rencana tata ruang kantor.
  • Perkiraan jumlah pengguna, titik kerja, CCTV, dan access point.
  • Daftar aplikasi dan server penting, serta target pertumbuhan 3–5 tahun.
  • Kontak pengelola gedung untuk izin jalur kabel dan jam kerja.

Standar & Komponen

Desain mengacu pada standar terbuka yang diakui industri, sehingga hasilnya dapat diperiksa, diperluas, dan dirawat oleh pihak mana pun.

StandarPenerbitYang diatur
ANSI/TIA-942TIAInfrastruktur data center: tata ruang, kabel, arsitektur, listrik, mekanikal, keamanan; revisi terbaru TIA-942-C
ANSI/TIA-568TIAKabel telekomunikasi gedung komersial: topologi, kategori kabel tembaga, dan komponen fiber
ISO/IEC 11801-1ISO/IECKabel generik untuk gedung, termasuk kelas kabel dan kategori fiber OM/OS
ANSI/TIA-606TIAAdministrasi dan pelabelan infrastruktur kabel
ANSI/TIA-607TIAGrounding dan bonding untuk sistem telekomunikasi
IEEE 802.1Q / 802.3IEEEVLAN, Ethernet, dan Power over Ethernet (PoE)

TIA-942 juga mengenal empat tingkat ketersediaan, Rated-1 sampai Rated-4, dari infrastruktur dasar tanpa redundansi hingga yang fault tolerant. Tingkat yang tepat ditentukan oleh seberapa lama bisnis Anda bisa menoleransi gangguan, bukan oleh ukuran ruangan.

Tingkat TIA-942Ciri utamaGambaran pemakaian
Rated-1 (Basic)Satu jalur daya dan pendinginan, tanpa komponen cadanganRuang server kantor kecil
Rated-2 (Redundant Component)Komponen cadangan (misalnya UPS atau AC N+1) pada satu jalurKantor pusat dan cabang besar
Rated-3 (Concurrently Maintainable)Jalur ganda; pemeliharaan bisa dilakukan tanpa mematikan bebanData center perusahaan
Rated-4 (Fault Tolerant)Jalur aktif ganda yang tahan terhadap satu kegagalanLayanan kritis 24/7

Komponen yang umum terlibat

UPS online untuk ruang server

Daya: UPS, PDU & daya cadangan

UPS online untuk beban kritis, rack PDU untuk distribusi per rak, dan opsi daya cadangan yang lebih lama.

Deretan rak dan pendingin di data center

Ruang: rak, containment, lantai & proteksi

Elemen fisik yang menjaga perangkat tetap dingin, aman, dan mudah dijangkau.

  • Rak server, containment lorong dingin atau panas, dan blanking panel.
  • Lantai panggung lewat layanan Raised Floor.
  • Deteksi dan pemadaman lewat layanan Fire Alarm System.

Cara Memilih & FAQ

  1. Tentukan seberapa kritis layanan Anda. Berapa lama sistem boleh berhenti? Jawabannya menentukan tingkat redundansi daya, pendinginan, dan jaringan.
  2. Hitung beban dan pertumbuhan. Jumlah rak, daya per rak (kW), dan jumlah port saat ini ditambah rencana 3–5 tahun.
  3. Pilih media kabel. Cat6A untuk akses 10G atau PoE berdaya tinggi; fiber untuk backbone dan jarak di atas 90 meter.
  4. Pilih pendekatan ruang server. Ruang konvensional, kabinet terintegrasi, atau micro data center (lihat tabel di bawah).
  5. Minta dokumentasi lengkap. Pastikan as-built, label, dan hasil uji menjadi bagian serah terima.
PendekatanCiriCocok untuk
Kabinet terintegrasiRak, UPS, PDU, pendingin, dan monitoring dalam satu atau beberapa kabinetKantor cabang, ruang server kecil tanpa renovasi besar
Ruang server konvensionalRuang khusus dengan AC, rak terpisah, UPS, dan jalur kabelKantor pusat dan instansi menengah
Data center dengan containmentDeretan rak, raised floor atau jalur atas, containment, daya dan pendinginan redundanPerusahaan besar, layanan 24/7

Pertanyaan yang sering diajukan

Apakah bisa dikerjakan saat kantor tetap beroperasi?

Bisa. Pekerjaan dijadwalkan bertahap, dan pekerjaan yang mengganggu (misalnya pemindahan perangkat inti) dilakukan di luar jam kerja.

Apakah harus mengganti semua kabel lama?

Tidak selalu. Kabel lama diuji terlebih dahulu; segmen yang lolos uji bisa dipertahankan, sedangkan yang gagal atau tidak sesuai kebutuhan kecepatan diganti.

Apakah desain mengikat ke satu merek?

Tidak. Desain berbasis standar terbuka, sehingga material dan perangkat dapat dipilih dari beberapa merek sesuai anggaran dan preferensi Anda.

Siap memulai survei? Diskusikan kebutuhan jaringan dan ruang server Anda dengan tim kami.

FAQ

Siapa PT Kreasi Utama Mandiri dan apa perannya dalam layanan ini?

PT Kreasi Utama Mandiri (KUM) adalah perusahaan IT di Indonesia yang menyediakan hardware, software, dan layanan infrastruktur untuk perusahaan dan instansi. Dalam layanan Data Center & Network Design, tim KUM mengerjakan survei lokasi, desain ruang server dan jaringan, pengadaan material, instalasi kabel dan perangkat, pengujian, hingga dokumentasi serah terima. KUM juga menyediakan material dari beberapa merek, misalnya kabel Belden dan rak ABBA Rack, sehingga desain dan pengadaan dapat dikoordinasikan dalam satu proyek.

Apa yang dimaksud dengan desain data center?

Desain data center adalah perencanaan ruang yang menampung server, storage, dan perangkat jaringan inti agar perangkat tetap menyala, dingin, aman, dan mudah dirawat. Cakupannya meliputi tata letak rak dengan pola hot aisle dan cold aisle, jalur kabel, kapasitas listrik dan UPS, pendinginan, raised floor, grounding, proteksi kebakaran, serta kontrol akses. Acuan yang umum dipakai adalah ANSI/TIA-942, yang membagi tingkat ketersediaan dari Rated-1 hingga Rated-4 sesuai toleransi bisnis terhadap gangguan.

Apa itu desain jaringan (network design) untuk kantor?

Desain jaringan adalah rancangan bagaimana perangkat di kantor saling terhubung, baik secara fisik maupun logis. Secara fisik mencakup kabel terstruktur ke setiap titik kerja, backbone fiber optik, dan posisi access point Wi-Fi. Secara logis mencakup topologi core, distribusi, dan akses, segmentasi VLAN untuk memisahkan data, suara, CCTV, dan tamu, skema IP, routing, serta koneksi WAN ke cabang dan cloud. Hasilnya berupa diagram topologi, daftar material (BoQ), dan rencana konfigurasi.

Apakah bisa hanya merapikan kabel atau ruang server yang sudah ada?

Bisa. Setiap lingkup layanan dapat diambil terpisah, misalnya hanya penataan ulang kabel di rak, penambahan titik jaringan, perbaikan cakupan Wi-Fi, atau peningkatan ruang server yang sudah terlalu panas dan penuh. Rak yang berantakan dapat ditata ulang dengan manajer kabel vertikal dan horizontal, blanking panel, serta PDU agar aliran udara lebih baik dan perangkat mudah dijangkau. Prosesnya tetap diawali survei agar kondisi kabel, perangkat, dan kapasitas listrik diketahui sebelum pekerjaan dimulai.

Dokumen apa saja yang diterima setelah proyek selesai?

Pada tahap serah terima, Anda menerima gambar as-built yang menunjukkan kondisi akhir instalasi, daftar label port yang mengacu pada ANSI/TIA-606, laporan hasil uji sertifikasi kabel tembaga dan uji redaman fiber, salinan konfigurasi perangkat seperti switch dan Wi-Fi, serta penjelasan langsung kepada tim TI Anda. Dokumen ini penting agar troubleshooting, penambahan titik, dan pekerjaan vendor lain di kemudian hari dapat dilakukan tanpa menebak jalur kabel atau pengaturan perangkat.

Bagaimana biaya desain dan pembangunan jaringan atau data center dihitung?

Biaya ditentukan oleh lingkup pekerjaan dan hasil survei, antara lain jumlah titik jaringan dan access point, panjang serta jenis kabel (Cat6, Cat6A, atau fiber), jumlah rak, kapasitas UPS dan pendinginan, tingkat redundansi yang diinginkan, pilihan merek material, serta kebutuhan kerja di luar jam kantor. Karena setiap gedung berbeda, angka yang akurat baru bisa disusun setelah survei dan desain awal. Penawaran tertulis dapat diminta melalui form di halaman ini.

Berapa lama proyek desain dan instalasi jaringan berlangsung?

Durasi bergantung pada skala dan kondisi lokasi. Penataan ulang satu rak tentu berbeda dengan pembangunan ruang server baru atau pemasangan kabel di beberapa lantai. Faktor lain adalah ketersediaan material, izin pengelola gedung untuk jalur kabel dan jam kerja, serta apakah pekerjaan harus dilakukan di luar jam operasional. Jadwal rinci disusun pada tahap desain bersama daftar material, sehingga Anda dapat merencanakan relokasi atau pembukaan kantor dengan lebih pasti.
